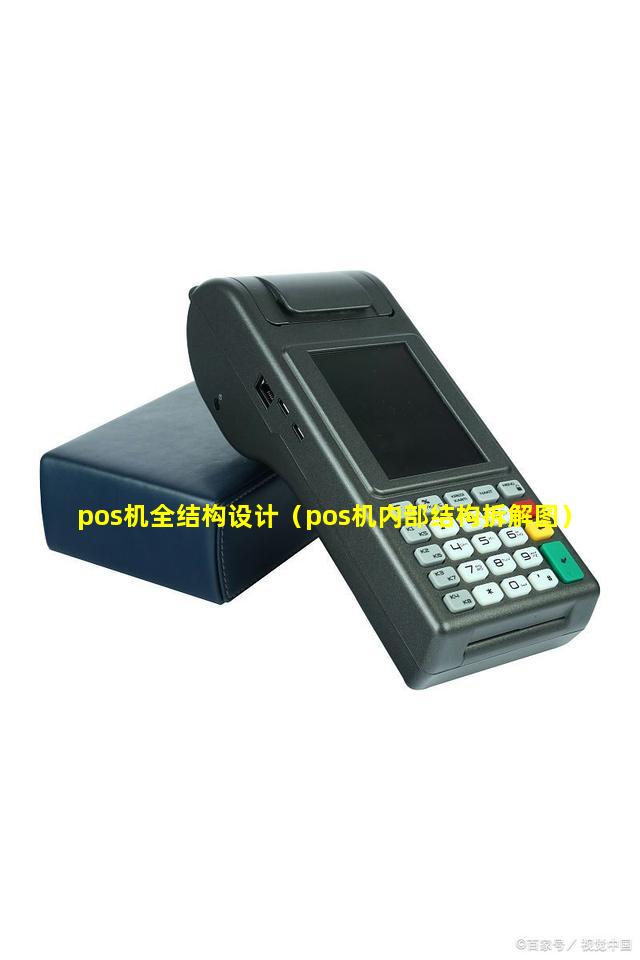

pos机全结构设计（pos机内部结构拆解图）



1、pos机全结构设计

POS机全结构设计

随着电子支付的发展，POS机已成为现代商业不可或缺的设备。为了满足不断增长的市场需求，POS机设计需要不断创新和优化。本文将深入探讨POS机的全结构设计，从内部组件到外部特性，以全面了解其设计理念和技术实现。

1. 内部组件

POS机的核心组件包括：

处理器：运行POS机的操作系统和应用程序。

内存：存储程序、数据和交易记录。

显示器：显示交易信息和用户界面。

键盘或触摸屏：用户输入指令和数据。

打印机：打印收据和报告。

通信模块：连接POS机与银行和其他系统。

2. 外部特性

POS机的外部特性主要包括：

外壳：提供保护和支撑，通常由耐用的材料制成。

按键和接口：便于用户操作和连接外部设备。

读卡器：读取银行卡上的磁条、芯片或非接触式数据。

安全功能：防止欺诈和数据泄露，包括密码保护、加密和防拆卸装置。

电池：在断电时为POS机供电。

3. 结构设计考虑因素

在设计POS机结构时，工程师必须考虑以下因素：

耐用性：POS机经常被频繁使用，因此必须具有良好的耐久性。

便携性：有些POS机需要便携使用，因此体积和重量应适中。

易用性：POS机必须易于用户操作，界面友好。

安全性：POS机包含敏感数据，因此安全性至关重要。

美观性：POS机的外观也应符合美学要求。

4. 设计流程

POS机全结构设计通常遵循以下流程：

需求分析：确定用户的需求和市场要求。

概念设计：提出满足需求的不同设计方案。

详细设计：将概念设计细化成技术细节。

原型制造：构建物理原型以进行测试和验证。

试生产：以小批量生产测试设计和制造流程。

量产：根据测试结果优化设计并开始大批量生产。

POS机全结构设计是一个多方面的过程，涉及内部组件、外部特性、结构设计考虑因素和设计流程。通过优化这些方面，工程师可以设计出满足用户需求、耐用、便携、易用、安全且美观的POS机，为现代商业提供高效便捷的支付解决方案。

2、pos机内部结构拆解图

POS 机内部结构拆解图

1. 主板

主板是 POS 机的核心组件，负责处理来自各种输入设备的数据并控制输出。它通常包含以下部分：

- 处理器：执行指令的中央大脑

- 内存：存储程序和数据

- BIOS：引导系统和提供基本功能

2. 显示器

显示器显示 POS 交易的详细信息，例如商品名称、数量、价格和总金额。它可以是 LCD 或 OLED 屏幕。

3. 键盘

键盘允许用户输入交易信息，例如商品代码、数量和客户付款方式。它可以是物理键盘或触摸屏。

4. 读卡器

读卡器用于读取信用卡或借记卡上的数据。它可以是磁条读卡器、智能卡读卡器或非接触式读卡器。

5. 打印机

打印机打印收据或其他交易相关文件。它可以是热敏打印机或喷墨打印机。

6. 连接端口

连接端口使 POS 机能够与其他设备通信，例如外部键盘、收银机或网络。它们通常包括：

- USB 端口

- 以太网端口

- 串行端口

7. 电源供应

电源供应为 POS 机提供电力。它可以是交流适配器或电池。

8. 其他组件

其他组件可能包括：

- 安全模块：存储密码和其他敏感信息

- 实时时钟：跟踪日期和时间

-扬声器：发出声音反馈

3、pos机结构设计规范

POS机结构设计规范

一、

POS机（销售点终端机）是一种连接收单机构和发卡机构，实现电子资金转账的支付终端设备。随着电子支付的普及，POS机的应用范围日益广泛，其结构设计显得至关重要。本文将阐述POS机结构设计规范，为相关行业提供参考。

二、总体结构

1. 主控系统：负责控制POS机的整体运行，包括处理交易、管理数据、控制显示等。

2. 显示系统：提供人机交互界面，显示交易信息、菜单等。

3. 输入系统：包括键盘、刷卡器、IC卡读卡器等，用于输入交易数据和验证身份。

4. 通信系统：负责与收单机构和发卡机构进行数据交换，实现交易处理。

5. 电源系统：提供POS机运行所需的电力，可使用交流电源或电池供电。

三、机械结构

1. 机身：采用坚固耐用的材料，保护内部结构。

2. 按键：手感良好，经久耐用，易于操作。

3. 接口：提供丰富的接口，满足各种外接设备的需求。

4. 散热系统：保证POS机在长时间运行中不会过热。

四、电气结构

1. 电源管理：稳定可靠，确保POS机稳定运行。

2. 通信协议：遵循相关行业标准，保证与收单机构和发卡机构的通信。

3. 安全防护：采用多种安全措施，如密码保护、数据加密等，防止非法访问和篡改。

五、软件设计

1. 操作系统：稳定可靠，满足POS机运行需求。

2. 应用软件：功能完善，界面友好，易于使用。

3. 交易管理：支持多种交易类型，如刷卡消费、IC卡消费、二维码支付等。

4. 数据管理：安全存储交易数据，支持查询和导出。

六、外观设计

1. 美观大方：符合现代审美标准。

2. 符合人体工程学：操作舒适，减少疲劳。

3. 标识清晰：按键和显示屏清晰明了，方便辨识。

七、其他规范

1. 抗电磁干扰：符合相关标准，防止其他电子设备的干扰。

2. 环境适应性：耐温、耐湿、抗震，适应各种使用环境。

3. 维护方便：结构合理，拆装方便，便于维护保养。
